奇美逻辑板 V580DK2-PS1-V5.1

[ 时间:2015-10-22 17:48:40 点击: ]



 产品概述:

     V580DK2-PS1-V5.1 是一款适用于奇美群创CMI逻辑板CMI  V500DK2-PS1-V5.1模组和 open cell 的 TCON     板,能直接驱动3840*2160分辨率的LVDS屏,内含强大的视频处理功能,能输出高质量的画面。支持双通道     LVDS输入,可以显示真实1.07g颜色 (8-bit+Hi-FRC)。

  技术参数:

  面板类型:a-si  TFT-LCD  液晶玻璃

  面板尺寸:58英寸 50 42 40 39 28

  面板分辨率:3840(RGB)*2160

  输入分辨率:1920*1080

  显示颜色:1.07B(8-bit+Hi-FRC)

  响应时间:5.5(Typ) (G  to  G) (ms)

  扫描频率:60Hz

  信号接口:LVDS

  电流范围:300mA~700mA(Typ)

  输出电压:12.0V(Typ)

  输出接口:(FPC-80PIN-0.5)*2

  信号输入:8-Bit LVDS Signal 1920x1080@60Hz

  LVDS接口定义

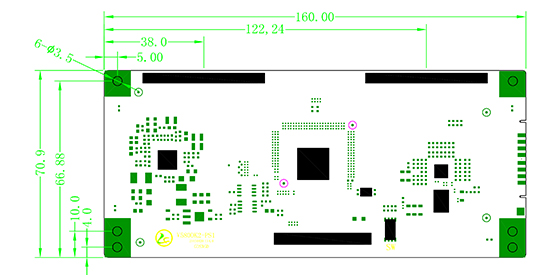

  逻辑板结构尺寸




  注意事项

  相对湿度≤80%
  存储温度-20~60℃
  使用温度-10~60℃
  请使板卡远离静电
  勿受重压及弯折变形
  正确接好驱动屏线前请勿通电源
  当板卡正在工作时切勿在板卡上掉入落可导电物体
  请勿拆解此板卡
  如果板卡有灰尘,请用酒精擦试

 奇美UD系列逻辑板

视显光电V580DK2-PS1逻辑板适配如下奇美系列屏

V390DK1-PS1 C1  V420DK1-QS1 C1  V420DK2-PS1

V500DK2-PS1 C1  V500DK2-PS1 V500DJ2-KS5-L1  V500DK2-QS1-C1 V500DK2-QS1 D1  V500DJ2-QS5 M1  V500DJ2-QS5 M3

V580DK2-QS1-C2 V580DK2-PS1 V580DJ2-QS5-M1

M280DGJ-Q02 C1  M280DGJ-XR30  M280DGJ

视显光电V500DK1-P01逻辑板适配如下奇美系列屏

V500DK1-P01/LS1/KS1 V500DK3-QS1 V580DK1-KS1/

奇美FHD系列逻辑板

V420HK1-CS5 V500HJ1-PE6-D4  V500HK1-PS6-D2 V580HJ1-PD6-C2  V500HJ3-PE1-C1 V400H2-XLPH1 V500HJ3-PE1-C1  V400H2-XLPH1 V500DK1-P01 H5,C1,B3
